微孔吸声隔声屏障
一、产品介绍

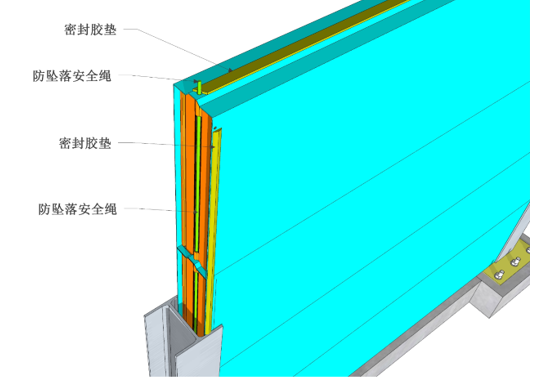

微孔吸声隔声屏障是一款多层微穿孔板共振吸声结构的新型屏障，由微穿孔板和空腔组成。该声屏障的吸声原理为，当声波的频率与共振吸声结构的自振频率一致时，声波激发共振吸声结构产生振动，并使振幅达到最大，从而消耗声能。通过组合几种不同尺寸的共振吸声结构，拓宽整个结构的吸声频带，从而根据不同铁路噪声特性，有针对性的提升声屏障的吸声性能。
二、产品性能
1.声学性能
空气声隔声量 | 35dB | 检测依据 | GB/T19889.3-2005 |
试件隔声量表 | |||
频率f/Hz | 1/3倍频程隔声量R/dB | 频率f/Hz | 1/3倍频程隔声量R/dB |
100 | 24.6 | 800 | 31 |
125 | 21.8 | 1000 | 32.6 |
160 | 24.3 | 1250 | 35.3 |
200 | 22.5 | 1600 | 36.8 |
250 | 27.1 | 2000 | 41.1 |
315 | 33.1 | 2500 | 45.9 |
400 | 29.6 | 3150 | 47.2 |
500 | 31.3 | 4000 | 49.7 |
630 | 31.4 | 5000 | 47.9 |
RW (c;ctr)=35(-1;-4)dB | |||
降噪系数 | 0.95 | 检测依据 | GB/T 20247-2006 |
试件吸声系数表 | |||
频率f/Hz | 吸声系数 | 频率f/Hz | 吸声系数 |
100 | 0.16 | 800 | 0.97 |
125 | 0.19 | 1000 | 0.99 |
160 | 0.37 | 1250 | 0.77 |
200 | 0.66 | 1600 | 0.86 |
250 | 0.78 | 2000 | 0.91 |
315 | 0.93 | 2500 | 0.77 |
400 | 1.07 | 3150 | 0.78 |
500 | 1.05 | 4000 | 0.78 |
630 | 0.9 | 5000 | 0.72 |
2.物理性能
降噪系数 | ≥0.95 |
隔声量 | ≥35dB |
面密度 | ≥20kg/m2 ≤40kg/m2 |
抗风压性能 | 符合《铁路声屏障声学构件》TB/T 3122-2019 |
抗冲击 | 符合《铁路声屏障声学构件》TB/T 3122-2019 |
防火性能 | 符合《建筑材料及制品燃烧性能分级》（GB8624）规定的A级 |
防腐蚀性能 | 符合《公路声屏障材料技术要求和检测方法》（JT∕T646.4） |
外观 | 符合《公路声屏障材料技术要求和检测方法》（JT∕T646.4） |
使用寿命 | 25年 |
三、产品特点
铝合金制作，耐腐蚀性良好，性能稳定，使用寿命长，重量轻。
无填充吸声材料，避免因吸声材料变质、板结、发霉、粉化、导致的声学性能下降或失效。
多层空腔，高声阻的共振吸声结构，其吸声频率宽度优于常规的穿孔板共振吸声结构。
模具压铸一体成型，硬度强，无螺钉、铆钉连接，减少列车脉动力对声屏障板的振动导致紧固件松动脱落的情况，降低列车的安全隐患。
四、联系我们
联系方式：北京市劳保所科技发展有限责任公司
地址：北京市西城区白广路4号
电话：010-63524196
