北京市科学技术研究院（以下简称“市科研院”）是北京市人民政府直属的综合性科研机构，地处北京中关村科学城，位于中关村国家自主创新示范区的核心区。落实创新驱动发展战略，全面深度融入北京国际科技创新中心建设，服务新时代首都发展，肩负重大的职责使命。
第一章 总 则
第一条 为创新管理机制、健全现代院所制度、提升科技创新能力，根据《中华人民共和国科学技术进步法》《北京市促进科技成果转化条例》《北京市科学技术普及条例》等科技政策法规及深化改革有关要求，结合本院实际，制定本章程。
第二条 北京市科学技术研究院是北京市人民政府直属综合性科研机构，成立于1984年，简称市科研院，英文名称为Beijing Academy of Science and Technology（英文缩写BJAST）。市科研院开办资金5000万元，出资人为北京市人民政府。住所为北京市海淀区西三环北路27号，登记机关为北京市事业单位登记管理局。院长为拟任法定代表人的人选，经事业单位登记管理机关依法核准后生效。
发布时间：2026年03月25日 17:39

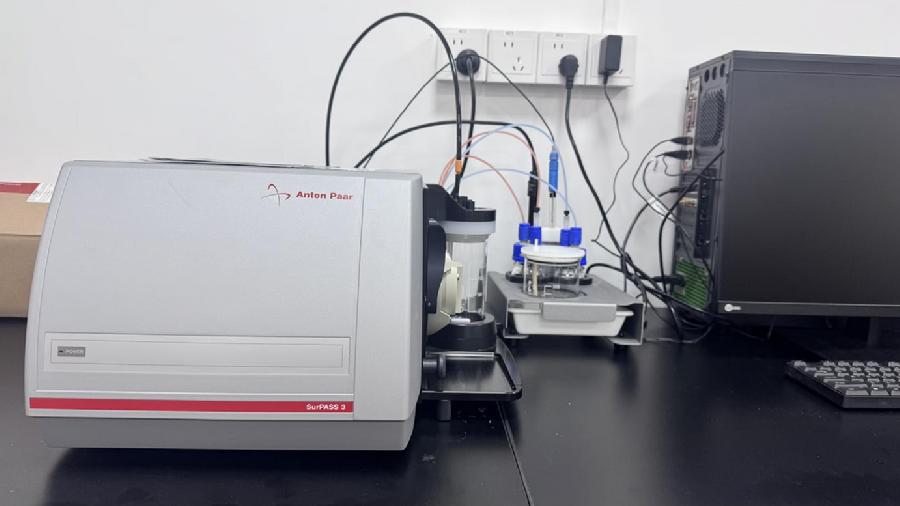

固体表面ZETA电位仪
性能参数
型号：SurPASS 3
厂家：奥地利，安东帕
范围：固体表面zeta电位，液体-固体表面吸附和解吸过程动力学的测量
研究对象：纤维、薄膜、粉末、粒子、固体金属或非金属片等材料。
主要用途：测量材料的表面电荷，了解材料表面上的电荷状况，研究材料表面性能。
流动电势 | ± 2000 mV ± (0.2 % + 4 μV) |
流动电流 | ±2 mA ± (0.2 % + 1 pA) |
pH 值 | pH 2 至 pH 12 |
电导率 | 0.1 mS/m 至 1000 mS/m |
温度 | 20 °C 至 40 °C温控选项 |
ZETA电位 | 再现性：+/-0.5 mV |
等电点 | 再现性：+/-0.1 pH |
吸附/解吸动力学：
| 可实现低至160毫秒的时间分辨率 |
样品尺寸要求：
多孔薄膜、箔或平板 | 矩形：20 mm x 10 mm（最大厚度： 2 mm ） 盘形：直径 14 mm 或 15 mm（最大厚度：2 mm）
|
非孔薄膜、箔或平板 | 矩形：20 mm x 10 mm（最大厚度： 2 mm ）或最小 35 mm x 15 mm （最大厚度： 40 mm） 盘形：直径 14 mm 或 15 mm（最大厚度：2 mm）或 最小：直径 17 mm（最大厚度： 40 mm）
|
颗粒 | 颗粒尺寸：最小 25 μm |
纤维 | 最少重 100 mg |
织物 | 最小 30 mm x 30 mm |
中空纤维膜 | 长度：最小 170 mm |
陶瓷薄膜 | 平板：14 mm 直径 单通道：外径 10 mm 或 13 mm 多通道：外径 25mm 或 30 mm
|
柱形核 | 高：最大 4 英寸 直径：1 英寸 |
在电化学双电流层的模型中，电荷分布形成固定层与可移动层。滑动层将这两层彼此分离。 Zeta 电位指定为在滑动层上固体表面与液相之间电势的衰减。电解质流动的外部力平行应用于固体与液体界面导致固定层与可移动层之间相对运动与电荷分离，由此得出实验的Zeta 电位。 流动电势的大小由液相的流动压差P决定。Zeta 电位即可定义为固体表面的固定层电荷与离子移动层之间的电势，相应的流动电势系数为dU/dP。
固体表面特性，粘性，介电常数，电解质电导率K 等都影响Zeta 电位的大小。得出Zeta 电位值时，需要说明电解质溶液的类型，浓度，pH值。
稀释的电解质循环流经装有样品的测量池，由此产生一个压差，其电荷在电化学双电层中相对运动产生并增加流动电压，这个流动电压/ 流动电流（可选择）由置于样品两边的电极检测。安东帕 SurPASS 3固体电运动分析仪/ 固体表面Zeta 电位仪可同时测量出电解质的电导率，温度及pH值。
服务领域：工业领域、生物领域、制药领域
所属单位：北科院分析测试研究所
联系人：高原
联系方式：010-88417670
仪器所在地：北京市海淀区西三环北路27号院 理化实验楼412
共享服务价格：面议
京公网安备11010802045916号
