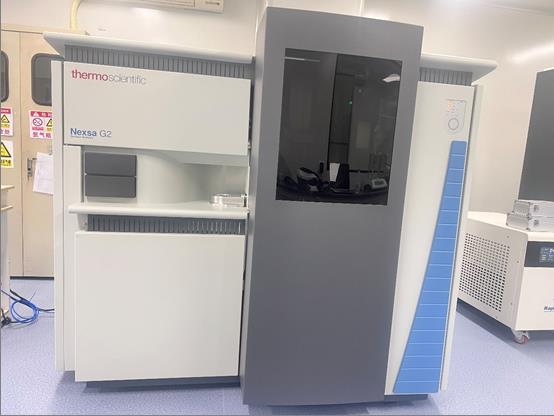

X射线光电子能谱仪
性能参数
序号 | 规格名称 | 规格参数 |
1 | 仪器的分辨率及灵敏度 | Ag 3d5/2峰强度@半高全宽,最佳测试条件下)大束斑条件下的能量分辨率和灵敏度:2.5 Mcps@0.6eV、10.0 Mcps@1.0eV;小束斑(Φ15~20 mm)条件下的能量分辨率和灵敏度:30kcps@0.6eV、300kcps@1.0eV。 |
2 | 真空系统 | 分析室极限真空度应≤5×10-9 mbar |
3 | 能量分析器 | 双聚焦半球型能量分析器能量扫描范围:≥0-1500 eV,最小能量步长≤3 meV;通过能设置范围:≥1-400 eV;通过能调节模式:连续可调,最小调节步长≤1 eV;检测器:配置128通道微通道板探测器或更优检测器 |
4 | X射线光源(单色化Al Kα X射线源,电子束具备聚焦功能) | 光源最大功率:≥120W;最小聚焦获得束斑(非成像模式模拟)≤10 µm |
5 | 自动化荷电中和系统 | 绝缘体分析能力(PET,O-C=O的C 1s峰半高全宽@C-C/C-H的C 1s峰强度):≥15kcps@0.82eV。 |
6 | 紫外光电子能谱仪(He紫外光源)能量分辨率 | 对Ag费米边,能量分辨率应≤120 meV;灵敏度:能量分辨率小于120meV时,灵敏度(Ag4d)≥2,000,000 cps |
7 | 反射电子能量损失谱能量分辨率和灵敏度 | 对于干净的银样品,能量分辨率≤0.5 eV时,灵敏度应≥1000 kcps |
X 射线光电子能谱仪(XPS)系统,针对材料表面几个原子层(1~10纳米厚)的化学元素组成、价态等综合分析与表征,可进行离子刻蚀、深度剖析,实现全自动、高通量的表面分析。 集成 XPS与紫外光电子能谱 (UPS)、反射电子能量损失 (REELS),适用于各种固体材料、粉末材料、及薄膜材料。
服务领域:材料、有机化学、农业、石油化工、机械工程、航天航空、电子、生物等领域
所属单位:北科院分析测试研究所
联系人:黄雯雯
联系方式:15201489793
仪器所在地:北京市海淀区丰贤中路7号孵化楼B座四层
共享服务价格:面议
